管殼式換熱器是石化、電力等行業的重要設備,也是企業降低能耗和成本的主要手段,因此我公司在換熱器的設計、制造方面有着嚴格的質量體系管理。我們的技術團隊可以根據用戶的具體需求制定設計方案,爲用戶提供最具成本效益的管殼式換熱器。
結構組成:

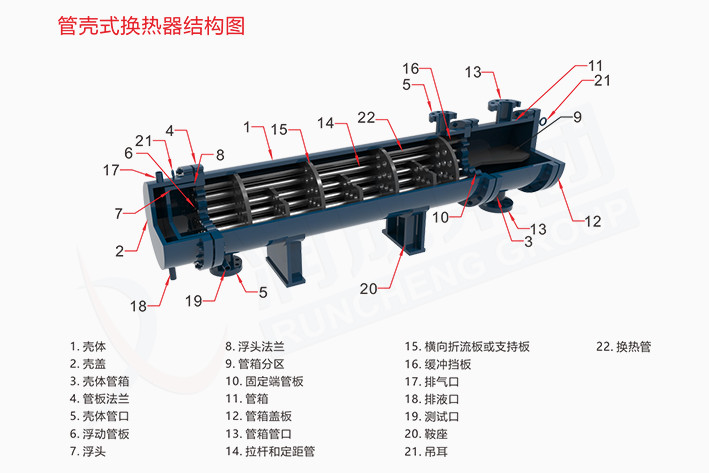

管殼式換熱器也叫列管式換熱器,由殼體、傳熱管束、管闆、折流闆(擋闆)和管箱等部件組成。殼體多爲圓筒形,内部裝有管束,管束兩端固定在管闆上。進行換熱的冷熱兩種流體,一種在管内流動,稱爲管程流體;另一種在管外流動,稱爲殼程流體。爲提高管外流體的傳熱分系數,通常在殼體内安裝若幹擋闆。擋闆可提高殼程流體速度,迫使流體按規定路程多次橫向通過管束,增強流體湍流程度。換熱管在管闆上可按等邊三角形或正方形排列。等邊三角形排列較緊湊,管外流體湍動程度高,傳熱分系數大;正方形排列則管外清洗方便,适用于易結垢的流體。
工作原理:
管殼式換熱器屬于間壁式換熱器,其換熱管内構成的流體通道稱爲管程,換熱管外構成的流體通道稱爲殼程。管程和殼程分别通過兩種不同溫度的流體時,溫度較高的流體通過換熱管壁将熱量傳遞給溫度較低的流體,溫度較高的流體被冷卻,溫度較低的流體被加熱,進而實現兩流體換熱工藝的目的。
性能優勢:
1、耐高溫、耐腐蝕性能良好;
2、換熱效率高,性能穩定,使用壽命長;
3、内壁光滑,附着力差,不易結垢。
4、結構合理,清洗和維護方便。
我們可根據具體需求定制,給我們留言、打電話或在線咨詢獲取設計方案和報價!!

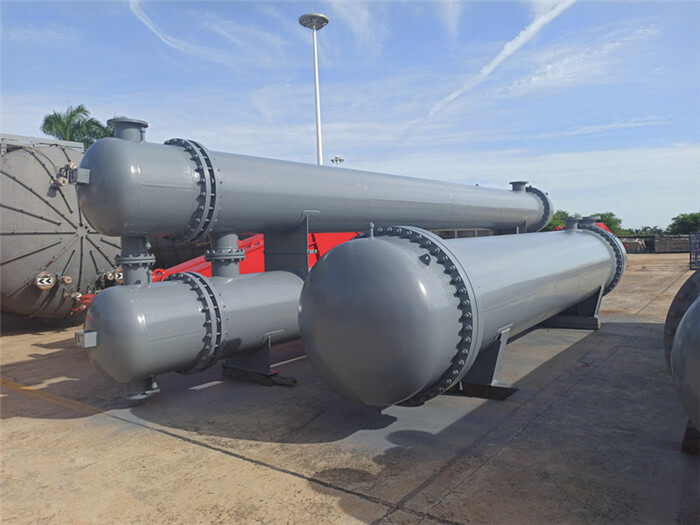

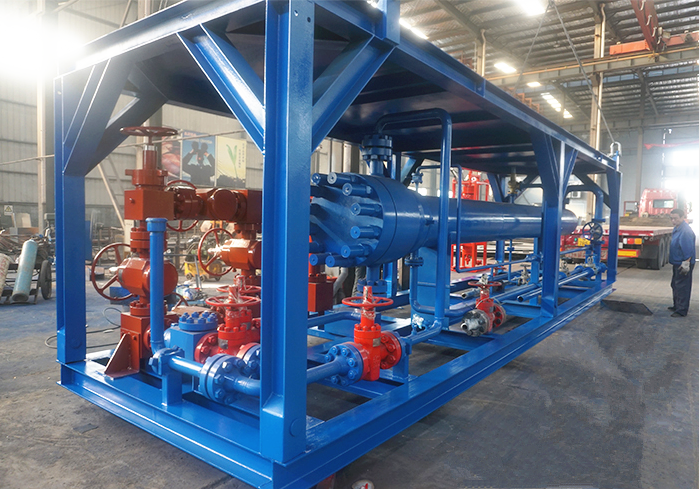

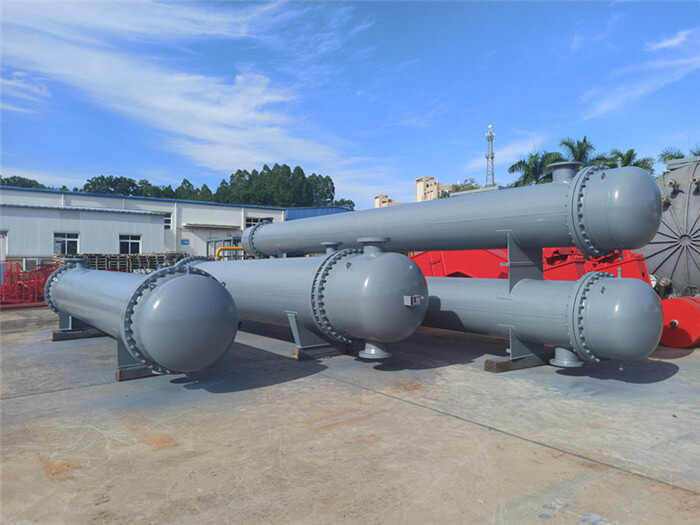

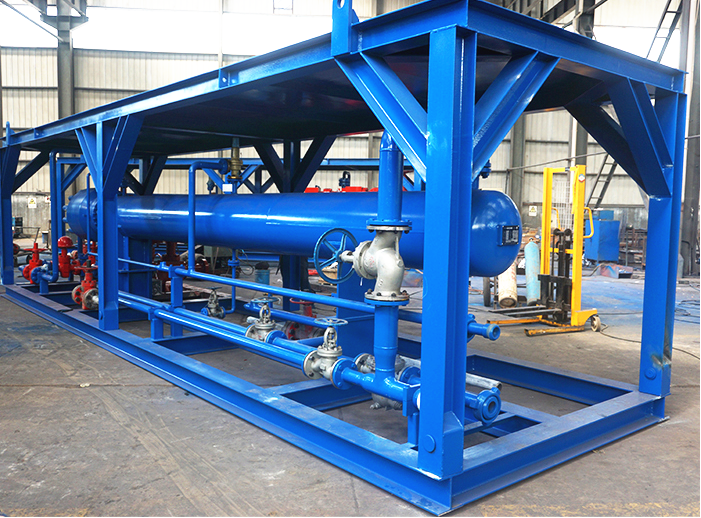

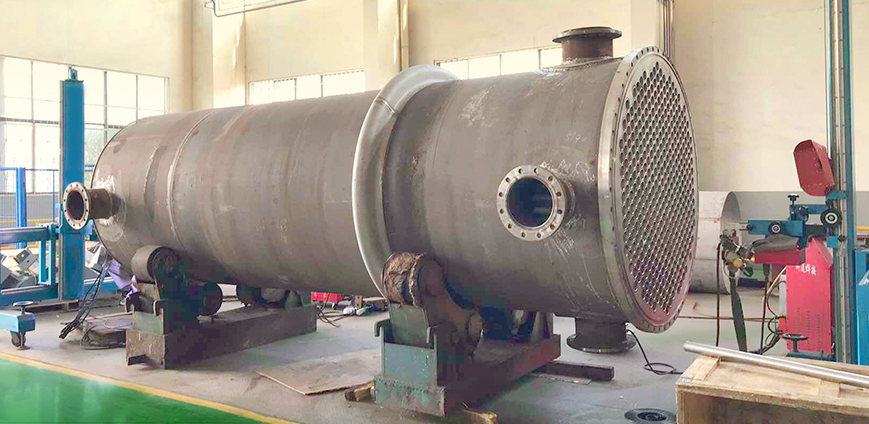

案例照片
